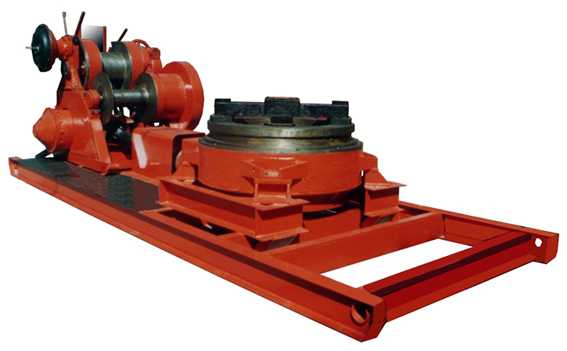

SPS600
SPS600水井鉆機主要應用于600米以內水文水井的鉆鑿與勘探，適用于土層、巖層、卵礫石層。該鉆機采用機械傳動，轉盤回轉驅動鉆具實現進尺，具有輸出扭矩大、提升能力強、轉速范圍寬等特點。鉆機有主副卷揚，鉆塔采用桁架式“A”型塔，或四角管塔，鉆機為散裝結構，分解性強，便于運輸。
SPS600ZD型水文水井鉆機為散裝的，轉盤式、機械傳動、機械操縱的水文水井鉆機，它具有以下特點：
1.鉆機工作時用泥漿做沖洗液，轉盤帶動鉆桿回轉鉆進，用卷揚機實現升降鉆具，下井管、起落鉆塔。用錨頭輪實現擰卸鉆具及輔助提升的要求。
2.鉆機配備兩種動力，柴油機和電動機。配電動機動力時用戶自配泥漿泵動力 ，用戶可根據需要選擇。
3.轉盤通孔直徑大。
|
鉆井深度 |
400；600 |
|
鉆桿直徑 |
∮89 ∮73 |
|
鉆孔直徑 |
|
|
開孔 |
****∮600 |
|
終孔 |
土層∮500 |
|
巖層 |
∮241 |
|
轉盤 |
|
|
型式 |
撥杠式帶孔口板 |
|
通孔直徑 |
∮605 |
|
扭矩(kN.m) |
6.73；3.77；2.11 |
|
轉速(r/mim)正反 |
42；75；134 |
|
卷揚機 |
|
|
型式 |
行星式卷揚機 |
|
單繩提升能力(kN) |
40； 23； 12.5 |
|
單繩提升速度(第三層)(m/s) |
0.75； 1.32； 2.38 |
|
卷筒直徑 |
∮350 |
|
鋼絲繩直徑 |
∮20，∮21.5 |
|
鋼絲繩容量 |
100； 94 |
|
以水龍頭 |
|
|
通徑 |
∮70 |
|
高壓膠管通徑：(mm) |
∮64 |
|
負荷能力(kN) |
360 |
|
游動滑車 |
|
|
型式 |
3×3 |
|
負荷能力(kN) |
180 |
|
鉆桿 |
|
|
主動鉆桿 |
108×108(方)×8000 |
|
孔內鉆桿 |
∮89×6500 ；∮89×9000 (用戶自備) ∮73×6500 ；∮73×9000 (用戶自備) |
|
動力機 |
|
|
柴油機 4135AN |
100HP/1500r/mim (含泥漿泵動力) |
|
電動機 Y225S-4 |
37kW/1480r/min |
|
泥漿泵 |
|
|
型號 |
BW-850型泥漿泵 |
|
排量(l/mim) |
850 600 |
|
壓力(MPa) |
2.0 3.0 |
|
采用電動機動力的用戶自配泥漿泵動力 |
|
|
鉆機的安裝輪廊尺寸 |
9200mm×2600mm×1800mm（長×寬×高） |
